#Hx kvs Wert – Pumpenkennlinie 🚧 GA trifft Hydraulik – was man wissen muss

🚀 Die Geschichte der Pumpe (Woven-Style)

„Was macht die Pumpe eigentlich? Und warum ist die Kurve so komisch gebogen?“

GA trifft Hydraulik – was man wissen muss_Pumpenkennlinie

🎓 Die Basics: Was zeigt die Pumpenkennlinie?

Die Pumpenkennlinie sagt dir:

„Wie viel Druck (Δp) schafft meine Pumpe bei einem bestimmten Volumenstrom (V̇)?“

Wenig Durchfluss → hoher Druck
Viel Durchfluss → weniger Druck
Warum? Weil die Pumpe weniger Widerstand spürt, wenn mehr Wasser durchläuft.

Die Kennlinie ist also eine fallende Kurve – oben links viel Druck, unten rechts viel Durchfluss.

⚙️ Die Pumpe redet mit der Anlage

Jetzt kommt die Magie:
Du hast zwei Linien –

die Pumpenkennlinie (was die Pumpe kann)
die Anlagenkennlinie (was die Anlage braucht)

Wo sich beide treffen, sagt die Pumpe:
„Okay, bei dem Druck schaffe ich genau diesen Durchfluss.“

Das ist der 🔵 Betriebspunkt – der reale Zustand der Anlage.

🧠 Praxisbeispiel:

Du setzt eine Pumpe in eine Fußbodenheizung ein.

Wenn du eine zu starke Pumpe nimmst → du schießt über das Ziel, brauchst einen Regler, hast unnötig Energieverbrauch.
Nimmst du eine zu schwache Pumpe → du erreichst nie den nötigen Volumenstrom, deine Räume bleiben kalt.

➡️ Deshalb ist der Betriebspunkt so wichtig:
Er entscheidet, ob deine Anlage harmonisch läuft – oder ständig kämpft.

💬 Merksatz für die Schulung:

„Die Pumpe kann viel – aber die Anlage bestimmt, wie viel davon sie wirklich braucht.“

🔎 Die Formel dahinter: Das Proportionalgesetz?

Das zweite Proportionalitätsgesetz besagt:

Wenn sich der Volumenstrom verdoppelt,
dann vervierfacht sich der Druckverlust.

Beispiel:

1 m³/h → 10 kPa
2 m³/h → 40 kPa

Das ist wichtig, weil:
➔ Schon kleine Änderungen am Durchfluss können große Druckänderungen verursachen.

Δp=k * V²

Oder gesprochen:

Druckverlust = ein fester Anlagenfaktor mal Volumenstrom zum Quadrat

Das heißt:
Wenn du doppelt so viel Wasser durchschickst,
hast du viermal so viel Druckverlust.
Das ist keine Gerade – das ist eine Kurve, die immer steiler wird.

💡 Ein Beispiel aus der Praxis

Du hast eine Fußbodenheizung mit langen Schleifen.
Bei kleinem Volumenstrom ist alles easy – kaum Widerstand, die Pumpe läuft ruhig.
Aber wenn du den Durchfluss hochtreibst, z. B. weil mehrere Heizkreise auf sind oder du schnelles Aufheizen brauchst?

→ Boom! Druckverlust schießt hoch, die Pumpe kommt ins Schwitzen.
Und wenn die Pumpe das nicht kann? Dann bist du nicht bei Komfort, sondern bei kalten Füßen.

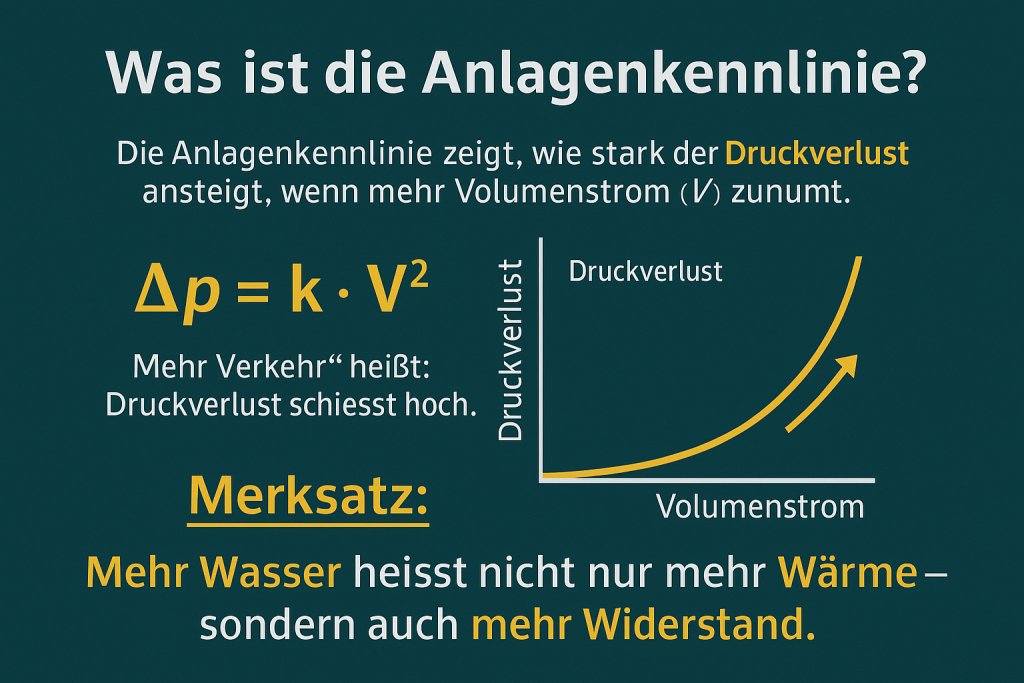

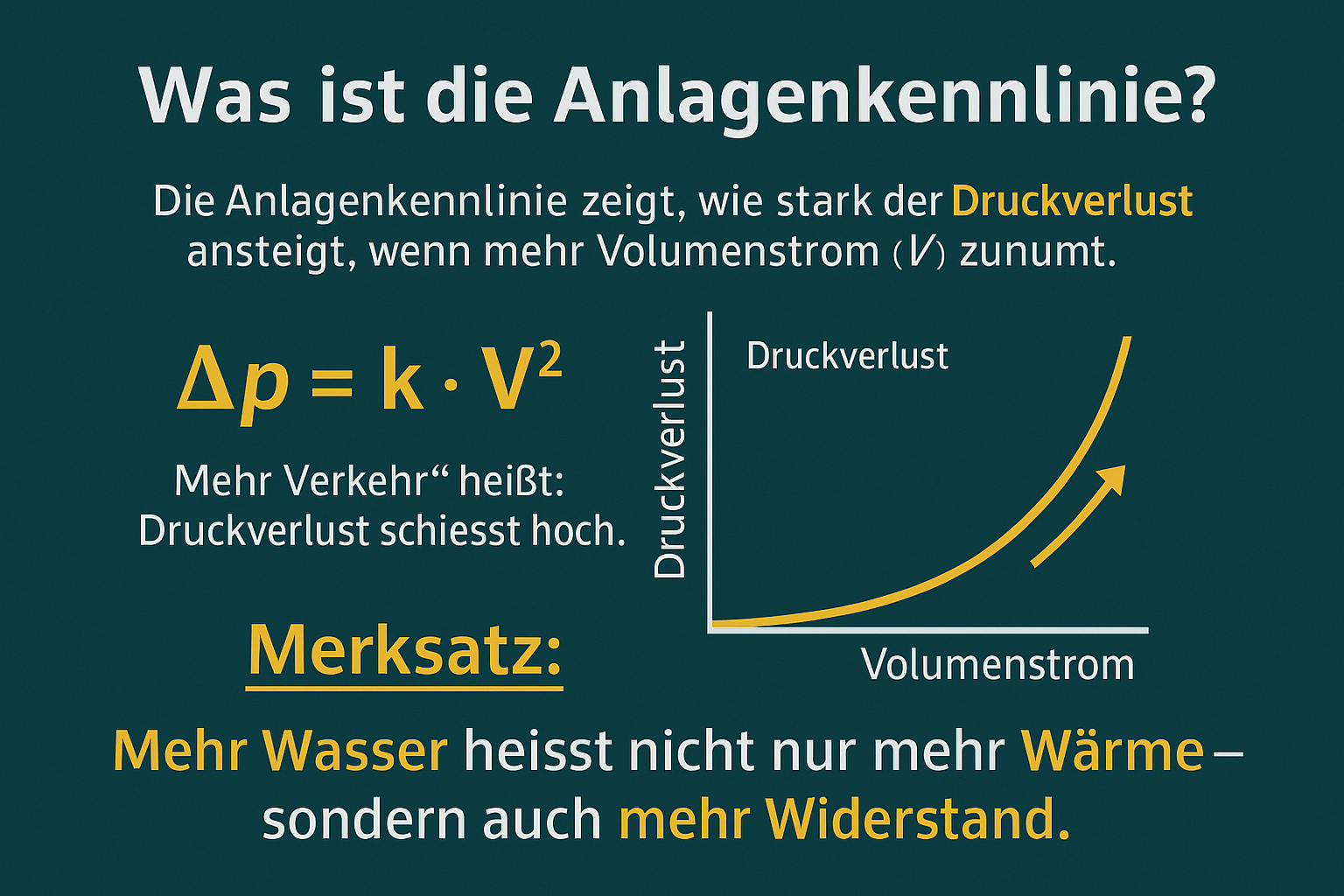

#Hx kvs Wert – Anlagenkennlinie

🛠️ Was bringt dir die Kennlinie konkret?

Sie hilft dir, die passende Pumpe auszuwählen
→ nicht zu schwach, aber auch kein übertriebener Monsterdruck
Sie zeigt, wo deine Anlage „arbeitet“ – bei welchem Volumenstrom + Druck
Und sie macht sichtbar:
➤ Mehr Durchfluss = massiv mehr Druckverlust
➤ Deshalb: System sauber abgleichen, sonst wird’s teuer & ineffizient

🧠 Merksatz, damit’s hängenbleibt:

„Mehr Wasser heißt nicht nur mehr Wärme – sondern auch mehr Widerstand.“
